ROZPIERAK HYDRAULICZNY 10T Plastic box 80412 VOREL

ROZPIERAK HYDRAULICZNY 10T Plastic box 80412V VOREL

Rozpierak hydrauliczny przeznaczony jest do prac warsztatowych oraz może być wykorzystany przy pracach montażowych i blacharskich, do wykonywania prac wymagających zastosowania znacznych sił statycznych.
Urządzenie przeznaczone do podnoszenia, rozciągania, rozpierania, zginania, prostowania i wyciągania.

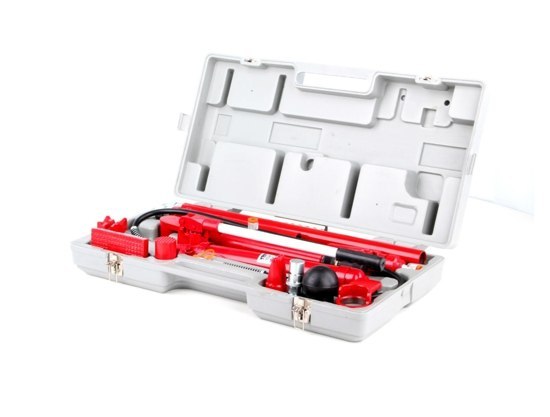

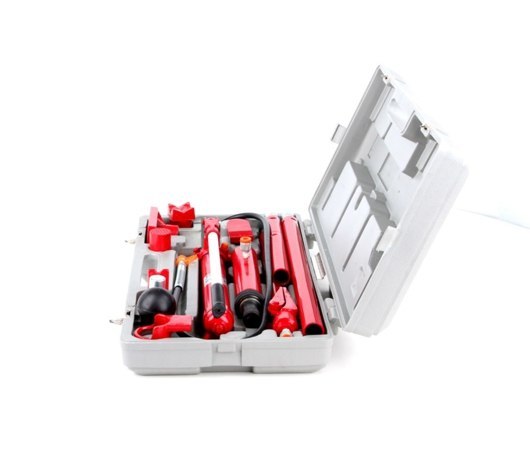

Zestaw umieszczony w walizce transportowej

Waga [kg] - 35,4
Ciśnienie robocze [bar] - 620
Rozmiar gwintu przyłącza ["] - 13/16-20UNEF
Maksymalne obciążenie [tys. kg] - 10
Skok tłoka siłownika [mm] - 150

SPOSÓB UŻYCIA:

Montaż i użytkowanie układu hydraulicznego:
- Połączyć wąż pompy ze złączem siłownika, nakręcając nakrętkę złącza na gwint. Upewnić się, że nakrętka została prawidłowo
dokręcona.
- Zamknąć zawór spustowy, obracając go w kierunku zgodnym z ruchem wskazówek zegara.
- Poruszając dźwignią pompy w górę i w dół, wytworzyć w niej ciśnienie. Po kilku ruchach siłownik zacznie pracować.
Aby zlikwidować ciśnienie w pompie, przekręcić zawór w kierunku przeciwnym do ruchu wskazówek zegara.
W momencie otworzenia zaworu spustowego siłownik samoczynnie zacznie wracać do położenia spoczynkowego.
Nie rozmontowywać układu hydraulicznego znajdującego się pod ciśnieniem.
Pompę można używać w dowolnym położeniu zarówno pionowym, jak i poziomym. Przy pionowej pozycji pompy koniec z wężem musi być zawsze skierowany w dół.

Sprawdzanie poziomu oleju:
Aby sprawdzić poziom oleju w pompie należy ustawić ją w pozycji pionowej, wężem skierowanym w dół. Otworzyć zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju i odczytać poziom oleju. W razie potrzeby skorygować poziom oleju w taki sposób, aby olej pokrywał całą płaską powierzchnię wskaźnika. Urządzenie zostało fabrycznie napełnione olejem hydraulicznym. Stosować olej wyłącznie właściwego typu. Zaleca się stosowanie oleju hydraulicznego HYDROL o symbolu L-HL-46.

Odpowietrzanie pompy:
Aby odpowietrzyć układ hydrauliczny pompy należy ustawić pompę w pozycji pionowej, wężem skierowanym w dół. Otworzyć
zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju. Wykonać kilka pełnych ruchów
dźwignią pompy. Zamknąć zawór spustowy, zamontować wskaźnik poziomu oleju i zamknąć zawór odpowietrzający.

ZAWARTOŚĆ OPAKOWANIA:

- pompa hydrauliczna
- siłownik
- rury przedłużające 4 szt.
- szczęki rozpierające
- nasadka okrągła
- nasadka płaska
- zaczep siłownika
- zaczep tłoka
- nasadka szczelinowa
- nasadka typu V
- nasadka gumowa
- łącznik "męski"
