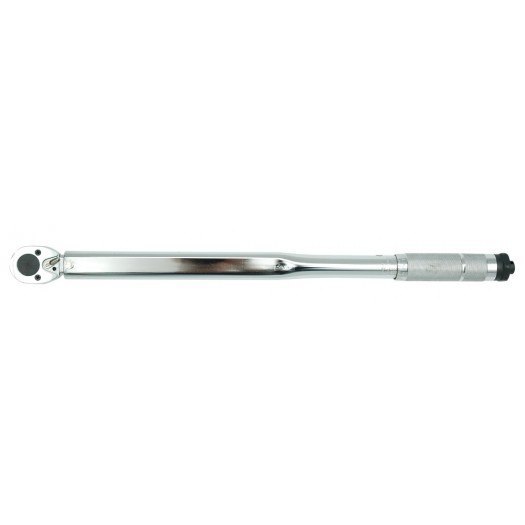

KLUCZ DYNAMOMETRYCZNY 3/4" 62-405Nm 57400V VOREL

Klucz dynamometryczny 3/4" 62-405 Nm VOREL 57400V

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły. Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia był znany i odpowiedni do rodzaju materiału i wytrzymałości śruby i nakrętki. Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia przenoszącego siłę. Głowica służy do mocowania nasadek sześciokątnych. Zestawienie porównawcze momentów w różnych jednostkach długości i siły: 1 kG*cm = 13,887 OZ*IN (uncja x cal) 1 kG*cm = 0,867 LB*IN (funt x cal) 1 kG*m = 9,80665 N*m (Niuton x metr) 1 kG*m = 7,233 LB*FT (funt x stopa) 1 FT*LB = 12 LB*IN (funt x cal) 1 dm*N = 14,16 OZ*IN (uncja x cal) Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza. - Wybrać odpowiednią skalę Nm lub in-lbs. Odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego. - Pokrętło mikrometryczne ustawić tak, aby „0" na skali pokrętła pokryło się z pionową linią na ramieniu klucza. - Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza. - Następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku. - Na wypust klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza. W przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania. - klucz dynamometryczny - instrukcja obsługi - karta gwarancyjna

Parametry produktu

Wykończenie powierzchni	chromowana, polerowana
Długość	625 mm
Przełącznik kierunku obrotów	tak
Rozmiar uchwytu narzędziowego	3/4" (19.0 mm)
Moment obrotowy	68-406 Nm
Symbol produktu	57400V
Producent	VOREL
